1. Sebuah kumparan yang terdiri atas 50 lilitan dan memiliki hambatan 5 Ohm berada dalam medan magnetik yang arahnya sejajar dengan sumbu kumparan. Fluks magnetik yang memasuki kumparan berubah terhadap waktu sesuai dengan persamaan 𝜙 = 10⁻⁴ sin (3 x 10³ t) Weber. Tentukanlah.
a. Gaya gerak listrik (ggl) antara ujung-ujung kumparan.
b. Kuat arus maksimum yang melalui kumparan.
2. Medan magnetik B = 5 sin 20t Tesla menembus tegak lurus kumparan seluas 100 cm² yang terdiri atas 50 lilitan. Jika hambatan kumparan 5 Ohm, tentukanlah kuat arus induksi maksimum yang timbul pada kumparan.
3. Sebuah generator terdiri atas sebuah kumparan melingkar dengan diameter 20 cm dan berputar 3.600 putaran per menit di dalam medan magnetik 0,5 T. Berapakah jumlah lilitan kumparan agar dihasilkan ggl induksi maksimum sebesar 2,4 kV ? (𝜋² = 10).
4. Sebuah transformator pada sebuah tiang listrik beroperasi pada tegangan Vp = 8,0 kV pada sisi primer dan membekalkan energi listrik kepada sejumlah rumah yang berdekatan pada Vs = 120 V. Berapakah perbandingan lilitan Np / Ns ?
5. Sebuah kunparan yang memiliki hambatan 4 Ohm dan indukstansi 0,02 H dialiri arus listrik I = 25 sin 100t A. Tentukanlah kuat arus induksi maksimum yang mengalir melalui kumparan.

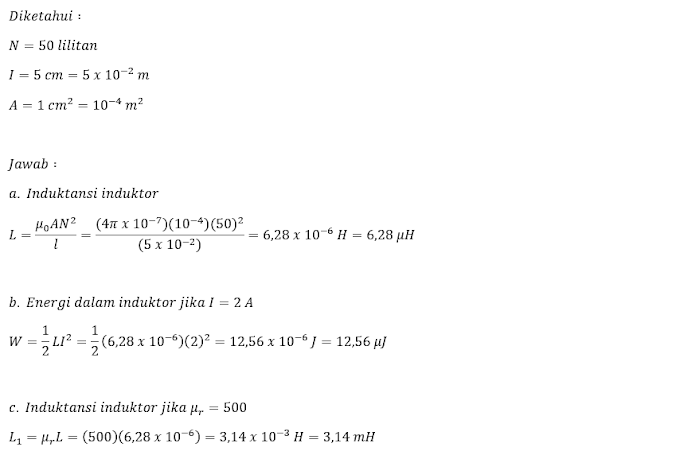

6. Seorang pedagang elektronik menemukan sebuah induktor yang terbuat dari kumparan kawat dengan 50 lilitan. Panjang kumparan 5 cm dengan luas penampang 1 cm². Hitunglah.
a. Induktansi induktor.
b. Energi dalam induktor jika arus yang mengalir 2 A.
c. Induktansi induktor, apabila induktor berisi bahan ferit dengan permeabilitas relatif 𝜇r = 500.
7. Induktansi silang antara dua buah kumparan adalah 4 mH. Tentukan ggl yang diinduksikan pada kumparan kedua jika arus pada kumparan pertama berubah dari 50 A menjadi nol dalam waktu 0,02 s.
8. Suatu sumber tegangan bolak-balik memiliki tegangan maksimum 100 volt dan frekuensi angular 1.000 rad/s dihubungkan dengan kapasitor yang kapasitasnya 4 𝜇F. Tentukan besar arus pergeseran yang terjadi.
9. Suatu kumparan terdiri dari 400 lilitan berbentuk empat persegi panjang dengan panjang 20 cm dan lebar 5 cm. Kumparan bersumbu putar tegak lurus medan magnet sebesar 0,8 Wb/m² dan diputar dengan kecepatan sudut 60 rad/s. Hitunglah besar ggl maksimum yang timbul pada kumparan.
10. Sebuah transformator step-up mengubah tegangan dari 50 V menjadi 200 V. Jika efisiensi transformator 75% ternyata daya yang hilang 150 Watt. Hitung kuat arus primer dan sekundernya.
